Fusíveis do Fiesta Rocam
Os fusíveis do Fiesta Rocam 2014 e próximos, são diferentes de outros modelos Fiesta. A começar pelo local. Nesse modelo a caixa de fusíveis fica em seu lugar tradicional: embaixo do painel, a esquerda do motorista.
É necessário retirar uma tampa bem maior que a própria caixa de fusíveis. Ela é encaixada e com um pouco de observação é fácil de ser retirada.
Caixa de Fusíveis do Fiesta sem a tampa (VEJA MAIS AQUI)
Como são estes fusíveis?
São fusíveis do tipo lâmina tamanho usual e com várias amperagens e suas cores.

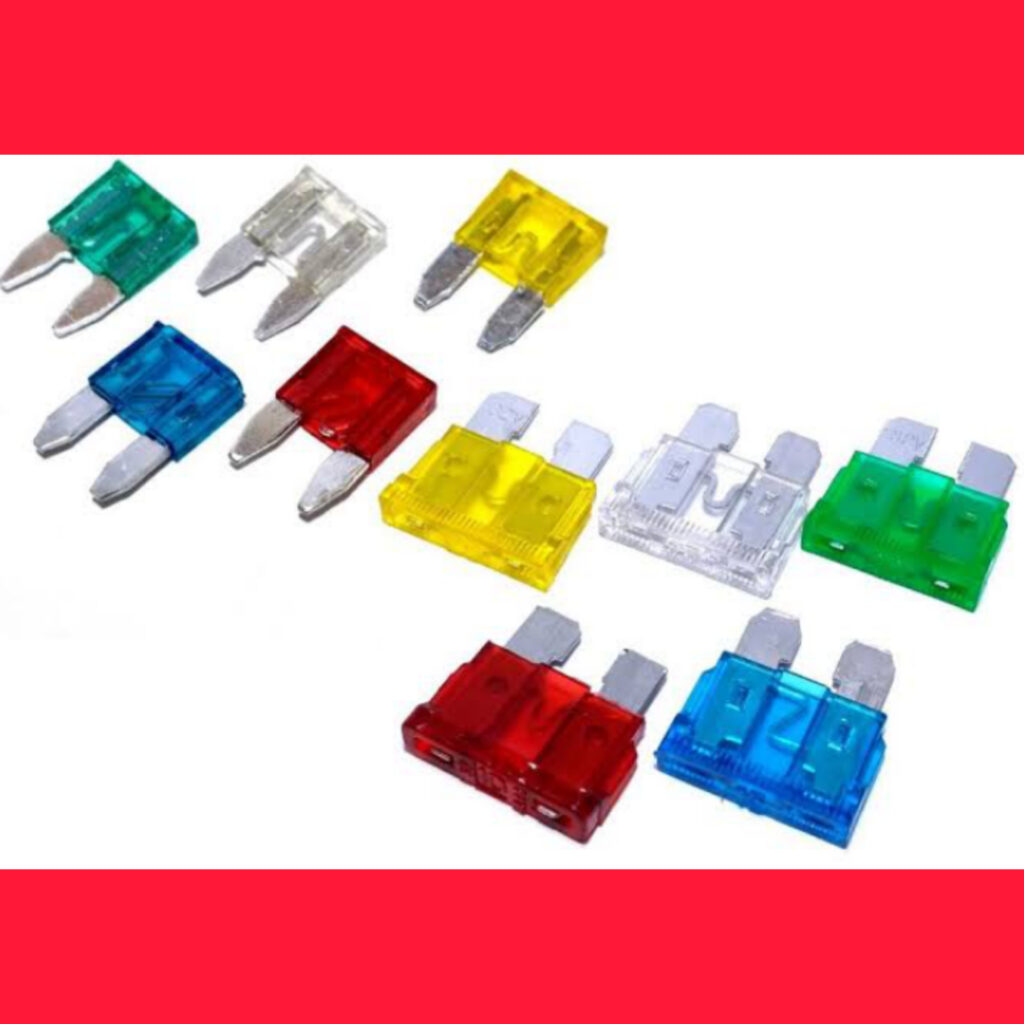

A direita temos os fusíveis de lâminas mais usados
Segue abaixo uma lista de relés e fusíveis do Fiesta Rocam 2014, modelo de referência nesse post. Note que não existe fusível de acendedor de cigarros. Talvez por ser um item que não vem de fábrica, pelo menos nesse modelo 2014.
Relés do Fiesta Rocam 2014
Na sequencia temos: número do relé, tipo de relé (tamanho), acessório dele, e potência do relé.
1 – Mini relé – Limpador / Lavador
2 – Micro relé – Buzina – 20A
3 – Relé de Partida a frio (somente veículos 4 portas e flex)
4 – Micro relé – Farol baixo – 20A
5 – Micro relé – Farol alto – 20A
6 – Mini relé para bloquear motor de partida – 40A
7 – Sem uso
8 – Sem uso
9 – Micro relé do desembaçador do vidro traseiro em modelos de 5 portas – 20A
9 ou 10 – Micro relé de partida a frio em modelos de 5 portas – 20A
10 – Mini relé do desembaçador do vidro traseiro em modelos de 4 portas – 40A
11 – Mini relé Controle eletrônico do motor e bomba de combustível – 40A
12 – Ignição – 70A
Lista de fusíveis do Fiesta Rocam 2014
1 – 3A – imobilizador eletrônico (sistema de fábrica)
2 – 20A – 25A – Desembaçador do vidro traseiro – espelho retrovisor elétrico do modelo 5 portas -Desembaçador do vidro traseiro do modelo 4 portas
3 – 15A – Sonda Lambda1 ou sensor de oxigênio aquecido e Sonda Lambda 2 ou sensor monitor do catalizador
4 – 30A – Travas elétricas das portas
5 -7,5A – Air bag
6 – 15A – Farol de neblina ou de milha dianteiro
7 – 30A – Controle eletrônico do motor – relé da bomba de combustível
8 – 20A – Ignição
9 – 30A – Motor de partida
10 – 15A – Relé da ventoinha do ventilador e relé do ar-condicionado
11 – 10A – Buzina do alarme
12 – 20A – Farol alto
13 – 7,5A – Luz de cortesia – Luz do porta-malas – Sistema de economia da bateria
14 -20A – Luzes internas – pisca-alerta – buzina
15 – 15A – Conector de diagnóstico em modelos de 5 portas – Conector de diagnóstico – retrovisor elétrico em modelos de 4 portas
16 – 20A – Buzina (note que existem dois fusíveis que podem parar a buzina: o 16 e o 14)
17 – 3A – Controle eletrônico do motor – painel de instrumentos
18 – 15A – Sistema de áudio (radio, multimídia, etc)
19 – 30A – Ventoinha do circulador de ar
20 – 20A – Limpador e lavador do pára-brisa e do vidro traseiro
21 – 10A – ABS – ar-condicionado – desembaçador do vidro – trava das portas
22 – 10A – Luz de freio – alavanca multifunção da coluna de direção – ABS
23 – 10A – Luz de ré – luz de direção – sensor do velocímetro
24 – 7,5A – Iluminação do sistema de áudio – Painel de instrumentos
25 – 10A – Partida a frio – ar condicionado – bobinas dos relés de baixa e alta velocidade do eletroventilador – relé do ar condicionado
26 – 10A- Farol baixo lado esquerdo
27 – 10A – Farol baixo lado direito
28 -15A – Relé da bomba de combustível – controle eletrônico do motor
29 – 3A – Válvula purga
30 – 20A Injetores / válvula termostática / bobina de ignição / bobina do relé de partida a frio
31 – 25A – Vidros elétricos
O restante é sem uso nesse modelo.
